English
Français
Tiếng Việt
Mọi người thường hỏi: Keo MS là gì? Chính xác thì nó khác với keo silicone như thế nào?
1. Cấu trúc hóa học và điều chế keo MS

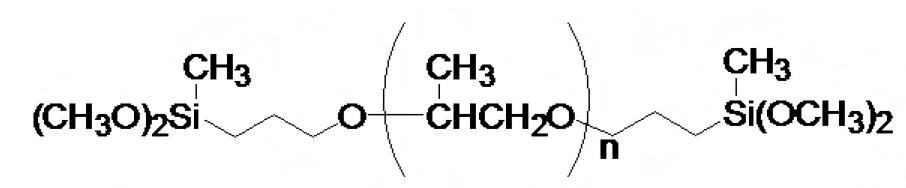

Trên thực tế, "MS" là viết tắt của "silicone biến tính" (cụ thể là polyether biến đổi silane). Nó là một loại chất chuẩn bị có cấu trúc chính là polyether và các nhóm cuối siloxane có thể thủy phân được; cấu trúc phân tử của nó được thể hiện trong hình dưới đây.

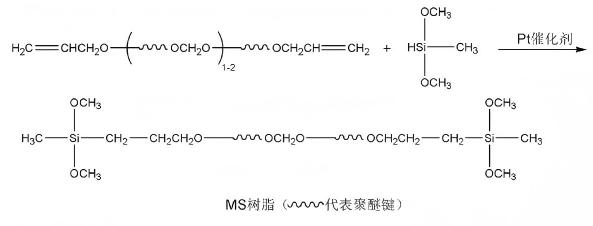

Để điều chế chất chuẩn bị polyme nói trên, bước quan trọng đầu tiên là tổng hợp polyol diallyl polyete có trọng lượng phân tử cao. Sau đó, nhựa polyete biến đổi silane (MS) được tạo ra thông qua phản ứng hydrosilylation giữa metyldimethoxysilane (MDMS) và polyol diallyl polyete có trọng lượng phân tử cao với sự có mặt của chất xúc tác, như được minh họa trong hình dưới đây:
2. Cơ chế đóng rắn của MS Sealant

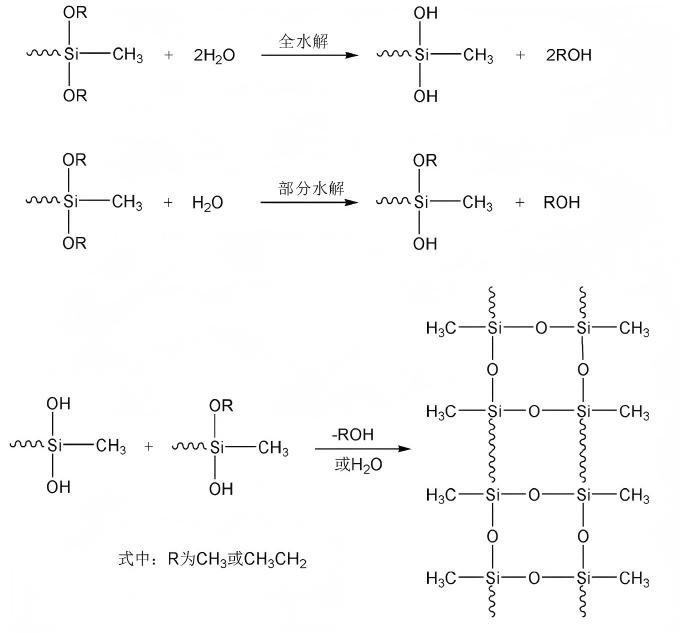

Cơ chế đóng rắn của keo MS một thành phần là hút ẩm, tương tự như keo silicone một thành phần. Ở nhiệt độ phòng, được thúc đẩy bởi tác động kết hợp của độ ẩm và chất xúc tác, các nhóm siloxane ở đầu chuỗi polymer trước tiên trải qua quá trình thủy phân để tạo thành nhóm silanol (Si-OH). Sau đó, các phản ứng ngưng tụ xảy ra—hoặc giữa hai nhóm Si-OH hoặc giữa nhóm Si-OH và nhóm Si-OR—giải phóng nước hoặc rượu và hình thành các liên kết Si-O-Si; điều này dẫn đến liên kết ngang phân tử tạo ra chất đàn hồi có cấu trúc mạng ba chiều.
3. Đặc tính của keo MS
Dựa trên cấu trúc phân tử của nó, khung polyme của keo MS khác biệt đáng kể so với khung silicon; nó đại diện cho một thế hệ chất bịt kín xây dựng mới được phát triển sau chất bịt kín polysulfide, silicone và polyurethane.
Chất bịt kín polysulfide đang dần không được sử dụng trong công nghiệp do đóng rắn ở nhiệt độ thấp chậm, có xu hướng già đi và cứng lại, độ bền kém và mùi hăng nồng.
Chất bịt kín polyurethane (chủ yếu được sử dụng trong các ứng dụng công nghiệp) được đặc trưng bởi độ bền cao, khả năng chống rách, tính linh hoạt, khả năng chống mài mòn, chống đâm thủng và khả năng chống ăn mòn dầu và hóa chất. Tuy nhiên, chất bịt kín polyurethane thông thường thường chứa isocyanate tự do, phát ra mùi khó chịu trong quá trình sử dụng và gây nguy hiểm cho sức khỏe; hơn nữa, việc giải phóng carbon dioxide trong quá trình đóng rắn có thể dẫn đến sự hình thành bong bóng, làm ảnh hưởng đến hình thức bên ngoài cũng như tính chất cơ học của chất bịt kín.
Chất bịt kín silicon (chiếm phần lớn các chất trám kín kính và tường rèm trên thị trường) có khả năng xử lý nhanh, hiệu suất không có bong bóng, độ bám dính mạnh với các bề mặt không xốp, khả năng chịu nhiệt, độ ẩm và lão hóa tuyệt vời cũng như độ ổn định khi bảo quản tốt. Tuy nhiên, chúng có độ bền xé thấp và khả năng chống đâm thủng kém; Ngoài ra, lớp keo còn dễ tiết dầu làm ố bê tông, đá và các vật liệu trang trí khác dẫn đến kém thẩm mỹ và không thể sơn phủ lên được.
Chất bịt kín MS kết hợp hầu hết các ưu điểm của chất bịt kín silicone và polyurethane, mang lại hiệu suất tổng thể vượt trội:
1) Độ bám dính nền rộng: Do năng lượng bề mặt thấp và tính thấm cao của polyete kết thúc silyl, vật liệu này thể hiện khả năng làm ướt tuyệt vời trên hầu hết các chất vô cơ, kim loại và nhựa, dẫn đến độ bám dính mạnh.
2) Thân thiện với môi trường: Polyether biến tính bằng silane có cấu trúc chuỗi dài với các nhóm polyether kết thúc bằng silyloxy; không giống như chất bịt kín polyurethane, chúng không chứa các nhóm isocyanate độc hại hoặc isocyanate tự do. Với độ nhớt thấp và khả năng gia công tuyệt vời, chúng không cần dung môi hữu cơ để điều chỉnh các đặc tính xử lý, dẫn đến hàm lượng Hợp chất hữu cơ dễ bay hơi (VOC) rất thấp.
3) Khả năng sơn: Chất bịt kín silicone tiêu chuẩn không thể được sơn hoặc tạo màu sau khi thi công. Màu sắc phải được tùy chỉnh trước theo công thức - trong khi chất bịt kín polyether biến đổi silane có thể được sơn, mang lại khả năng sơn vượt trội.
4) Khả năng chống bám bẩn vượt trội so với silicone: Chúng không tiết ra các phân tử dầu làm ố bề mặt hoặc mối nối của tòa nhà, từ đó duy trì được tính thẩm mỹ của tòa nhà về lâu dài. Ngược lại, keo silicone có thể tiết ra các phân tử nhỏ kết hợp với nước mưa và bụi tạo thành các vết bẩn cứng đầu trên bề ngoài tòa nhà.
5) Khả năng chống chịu thời tiết vượt trội so với polyurethane: Cấu trúc mạng liên kết ngang ba chiều của vật liệu bao gồm các liên kết hóa học Si-O-Si và các phân đoạn polyether linh hoạt. Các liên kết Si-O-Si mang lại khả năng chống lão hóa và thời tiết tuyệt vời, trong khi các phân đoạn polyether linh hoạt mang lại tính linh hoạt tốt và độ giãn dài cao.
